【DIY】「和」を感じる「ミニ格子戸(格子扉)」の簡単な作り方。「縦棒抑え」が大事。

格子戸(格子扉)」は、扉として部屋を隔てる「間仕切り(パーテーション)」機能の他に、「目隠し採光換気」の機能もあります。「和」を感じるので、好きな方も多いと思います。大掛かりではなく、「ミニ格子戸(格子扉)」を簡単に作製したので、ご報告です。

雲くん
雲くん
格子戸の自作は、どうしても大掛かりになりがちです。今回、約80cm角のミニ格子戸(格子扉)を簡単に自作しました。

ミニ格子戸(格子扉)の用途「猫の脱走防止策(網戸対策)」

うちでは、「猫の脱走防止策(網戸対策)」で、約80cm角のミニ格子戸が必要でした。参考記事をリンクします。「猫の脱走防止(網戸対策)」に加えて、「採光、換気」で活用です。なお、他用途で、例えば、「本棚」「置物ケース」「書類ケース」「工具置き場」「間仕切り」等にも、応用できます。

【DIY】猫の脱走防止対策(網戸対策)です。障子を「ミニ格子戸(格子扉)」に簡単に改造しました。写真多めで。【DIY】二階の窓辺の改善です。「猫が脱走しないように(網戸対策)」「猫の足元のミニ猫台」がポイントです。障子を格子戸(格子扉)に改造しましたが、「縦棒を12本追加」だけで、可能です。簡単に「ミニ格子戸(格子扉)」に出来るので、ぜひトライください。...

ミニ格子戸(格子扉)の作り方

今回、「障子」活用で、「猫の脱走防止策(網戸対策)」で、ミニ格子戸を作りました。下記が完成写真(左部)です。

・「障子」の右部がベースです。「ミニ格子戸(左部)」の作り方を以下に示します。要するに、「縦棒を12本追加するだけ」なので、簡単でした。なお、うちの猫の場合ですが、5cm以下を隙間基準としており、格子間隔(隙間)は、40mmなので、隙間基準を満たしています。

障子紙を取る ・障子を外して、濡らすと、障子紙が取れます
縦棒を追加 ・障子のマス目に、3本の縦棒を追加です。下記の写真が、追加前/追加後です。「4箇所×3本=計12本」です。
縦棒の固定 ・それぞれの縦棒で、5箇所と接着部分も多いので、「木工用ボンド」だけで固定しました。木ネジ無しです。


・なお、「縦棒の固定」では、縦棒が接着するまで、例えば、「ハンドクランプ、約350円」で固定しました。しっかりと抑えつけた方が、接着力が増大します。(うちは、4個のハンドクラフト保有なので、計12本を6回繰り返しを行い、接着完了まで、二日間掛かりました)


E-Value ナイロン製 ロックハンドクランプ 全長170mm 口の開き約40mm RH

ポイントは、「縦棒の抑え止め(1cm角材)」です。以下の写真のように、格子が多いので、縦棒が手前に外れないように、抑えています。これが無いと、縦棒が枠から外れる可能性が高くなります。
・奥が追加した「縦棒」で、手前が元からある「障子枠」です。

ミニ格子戸(格子扉)の作り方(応用編)

前述までは、「障子+縦棒12本」でしたが、「障子無しでの応用編」を記載します。うちでは問題無いのですが、前述では、「障子の半分が、本来の障子用途で使えなくなる」が課題です。

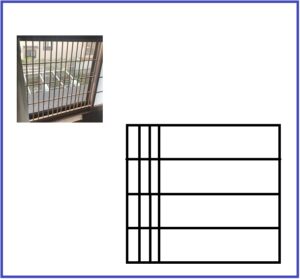

・例えば、下記の図のように、「全体枠:3cm角材を80cm×4本」「横棒:1cm角材を80cm×3本」「縦棒:1cm角材を80cm×15本」「縦棒の抑え:1cm角材を80cm×2本」が全体設計です。
・なお、「80cm」と記載していますが、木の組み方で80cmよりも短い部分が出てきますので、まずは、全体設計してから、長さを決定ください。
・また、「全体枠:3cm角材」としたのは、ある程度の強度が必要なのと、上記の写真のように「縦棒:1cm角材」+「縦棒の抑え:1cm角材」で、最低でも2cmは必要です。
・「横棒/縦棒:1cm角材」としたのは、80cmの長さであれば、0.5cm角材では弱く、1.5cm角材では格子が太すぎて見栄えが悪い、と考えたためです。

ミニ格子戸(格子扉)を「角材」から格調が高い「丸棒」へ

・「1cm角材」では無く、格調が高い「1cm丸棒」に変更する方法もあります。ただ、「丸棒」は、「均等間隔」にするのが、非常に困難です。これを解決するのが、リンク先の参考記事の「内枠方式」であり、お勧めです。

【DIY】「和」を感じる格子戸(格子扉)の作り方まとめ。間隔均等な内枠方式がベスト。設計ポイント(注意ポイント)を丁寧に記載。「和」を感じる「格子戸(格子扉)、猫ドア」の作り方で、設計ポイント(注意ポイント)を丁寧に記載しました。間隔均等な内枠方式がベストです。ストックヤードの目隠しにも活用しました。猫ドア/間仕切り/パーテーションにも、使えるモノです。...

・例えば、「1cm丸棒、91cm、5本、約650円」です。


岡元木材 南洋材丸棒 直径10mm×910mm 5本入

まとめ

「和」を感じる「ミニ格子戸(格子扉)」の簡単な作り方です。「縦棒を12本追加するだけ」でした。なお、格子が多いので、「縦棒抑え」がポイントです。「格子戸(格子扉)」は、扉として部屋を隔てる「間仕切り(パーテーション)」機能の他に、「目隠し採光換気」の機能もあるので、活用範囲が広いです。
・また、応用編で、格子を「角材では無く、丸棒の方が格調が高い」と考えました。「丸棒」での作製方法も、参考記事に記載です。

皆さんのご参考まで(^^) 何かあれば、お気軽にお問い合わせください。

2021年7月21日
