【DIY】折り畳み式の猫ドア(脱走防止扉、格子戸/格子扉)を安く1万円で作りました。写真多めで、設計ポイント(注意ポイント)を丁寧に記載。

折り畳み式猫ドア(脱走防止扉、格子戸/格子扉)を安く1万円で作りました。玄関で宅急便等の受け取りで、活用しています。写真多めで分かりやすさを心がけました。設計ポイント(注意ポイント)を丁寧に記載しました。間仕切り/パーテーションにも、使えるモノです。

うちの玄関に作りたいけど、省スペースでないと、普段はすごく邪魔だし、自分で作れるのかな?

雲くん
雲くん
折り畳み式にすれば、邪魔にならない省スペースで作れますよ(^^)大丈夫です。

玄関での猫脱走防止対策が必要です

キッカケは、宅急便等が来た時に、うちの猫が毎回、玄関に来るので、脱走しそうで、心配になった事です。ただ、省スペースにしないと、普段は邪魔なので、その点に工夫が必要でした。
・市販品では、例えば、「猫ドア(ペットフェンス)、幅75.5cm、高さ153cm、約11,000円」です。折り畳み式が不要で、大きさがピッタリの方は、こちらも、ご検討ください。
アイリスプラザ スチールゲート ホワイト 2) 高さ153cm

折り畳み式の猫ドアの全体像

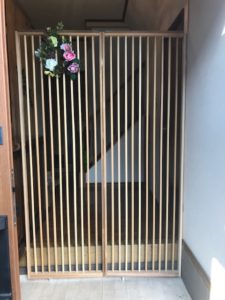

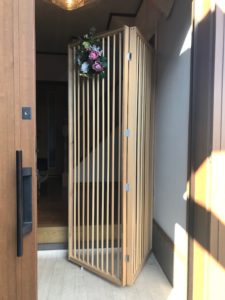

閉まっている状態から、開いた状態の3枚です。普段は、壁と一体化しており、気になりません(^^) スムーズに動くので、手動で大丈夫です。

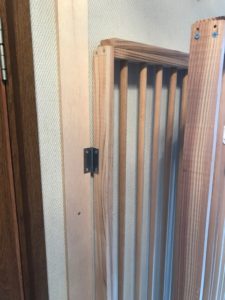

・向かって右の壁に金具(蝶番:ちょうつがい)で止めているので、閉まった時でも、キャスターの支えで、倒れなくて、安定しています。また、玄関の上り口にピッタリと接触なので、その支え効果もあります。

・以下に、5つの作り方ポイント/設計ポイントを示します。特に、「猫ドア(格子戸/格子扉)の設計<5つ目>」が参考になると考えます。

猫ドアの畳み方とキャスター<1つ目>

・1つ目の作り方ポイントは、猫ドアの畳み方です。「二つ折り」にしました。「三つ折り」にすると、畳んだ後が、分厚くなり、少し邪魔です。また、うちで、「折り無し」だと、玄関横の壁からはみ出してしまいます。従って、二つ折りがベストです。

・また、同じ二つ折りでも、「1:1」「2:1」「3:1」と色々あります。猫ドアを動かすための「キャスター(コロ)の動き」が最もスムーズなのは、「均等な荷重の1:1」です。この工夫により、うちでは、「キャスターが2個」と最小数です。

・「キャスター」が多すぎると、それぞれの水平が出にくくなるので、スムーズに動かなくなります。4個あっても、効いているのは、2個だけとか… 最小数でお願いします。うちでは、2個が常にしっかりと床に接地してます。

・「キャスター」の取り付け位置は、猫ドアの中心では無く、「端に近い方で1:2」でお願いします。端を手で持つのと、猫ドア全体を壁に金具で止めているので、上から見ると、「キャスター」「キャスター」「壁の金具」の3か所で止まっています。

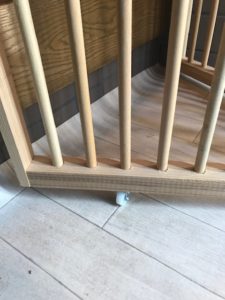

・「キャスター」は、360度の回転式(自在車、自在コマ)である事が重要です。そうでないと、スムーズに動きません。例えば、「キャスター、自在車、25mm径、約50円」。
ユーエイ キャスター自在車 25径ナイロン車輪 G-25N ( G25N ) (株)ユーエイ キャスター事業部

猫ドアの折り方と金具<2つ目>

・猫ドアの設計段階で、注意が必要な「猫ドアの折り方」が2つ目の作り方ポイントです。例えば、猫ドア中央は、「山折り」なので、金具が内側に必要です。外型であれば、「山折り」になりません。

・金具の付ける場所を間違えないように、ご注意ください。なお、壁の金具も、「山折り」で同様です。例えば、「金具(蝶番)、50mm、1個、300円」ですが、ステンレス製で、少し材質的にもったいない気もしますが、強度が必要なため、必要と考えます。
TRUSCO ステンレス製蝶番 全長50mm (1個=1袋) TKH50CA

・なお、金具数ですが、高さ2mなので、「猫ドア中央の金具は、5等分した約40cm毎で、4個」が均等で良いです。また、「壁の金具は、3等分した約65cm毎で、2個」が良いです。前者は、高さ2mの猫ドアを二つ折りする部分なので、多めで、後者は、しっかとした壁なので、少なめの設計としました。

・「2個」では、金具の取り付け位置のズレがあっても多少は、大丈夫ですが、「4個」では、それぞれが同じ線状で、かつ、扉の枠に沿っていないと、「二つ折り」にできません。まずは、難しい「4個」の取り付けからお願いします。ダメなら、やり直しで。

猫ドアと壁の接続<3つ目>

・猫ドアと壁は、金具で接続ですが、その「金具の土台」が3つ目の作り方ポイントです。つまり、金具を取り付けるための土台が必要です。壁についているのが、「金具の土台」です。

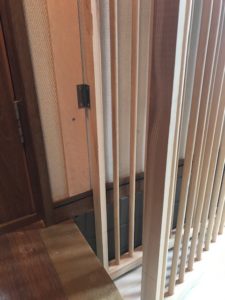

・「開いたり」「閉じたり」した写真です。グラグラもしていません。なお、「土台」は、石膏ボードの枠の厚みと同じ厚みとしたので、出っ張り無しです。



・なお、うちでは、この「土台」は、壁にピッタリと、木ネジを使って止めました。木ネジの壁側は、石膏ボード用アンカーを使いましたしたので、石膏ボードの壁でもグラグラしていません。例えば、「石膏ボード用アンカー、1本、約40円」ですが、すごく便利なので、他でも活用しています。
石膏ボード アンカー G4 1本 /石膏ボード用アンカー【メール便発送可】

「金具」の位置<4つ目>

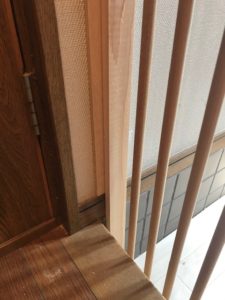

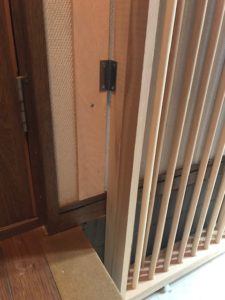

・私は、最初、ミスしたので、これを4つ目の作り方ポイントとします。どんなミスかというと、以下の写真の時に、「金具」が「玄関の上り口」に近すぎて、猫ドアが開かなかった事です。

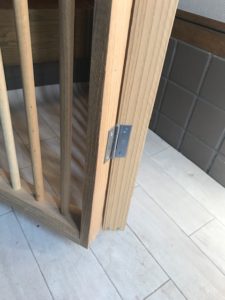

・つまり、「金具」と「玄関の上り口」の間隔(位置)は、「猫ドアの厚み(40mm)が必要」という事です。このような位置関係にすると、以下のように、ピッタリです。

猫ドア(格子戸/格子扉)の設計<5つ目>

・猫ドア(格子戸/格子扉)の設計が5つ目の作り方ポイントです。2枚の扉が必要ですが、猫ドアの幅が重要です(猫ドアの高さは、猫が登れない2mとしました。)。「格子戸」は、後述します。

・うちでは、玄関の幅が120cmなので、2枚の猫ドアを600mmにするとピッタリ過ぎて、「金具の幅」も取れないので、ダメです。2枚の猫ドアを596mmにすると、「金具の幅」と遊びが、1200mm-596mm×2=8mmであり、丁度よかったです。

・次に、猫ドアの厚みです。「高さ2m×幅59.5cm」の扉なので、ある程度の幅がないと強度が弱いです。うちでは、「猫ドアの厚み40mm(畳んだ時は、倍の80mmになります)」にしました。

・それに加えて、上辺と下辺は、写真のように、横板を2枚重ねとして、「強度アップ」としました。横板厚み15mmなので計30mmとなります。これで横揺れに強くなります。

・例えば、組み立て用の「皿の木ネジ、長さ25mm、18本、約130円」ですが、横板が割れないように、ドリルで下穴開けをしてから、木ネジをお願いします。木ネジの頭は、「丸」ではなく、「皿」で出っ張らないように。
【東急ハンズ】八幡ねじ 木用ねじ ZU25 3.8×25mm|釘・ネジ 木ネジ DIY

・接着面には、木工用ボンドもお願いします。例えば、「木工用ボンド、500g、約400円」。
コニシ 木工用ボンド CH18 500g #40117 1本

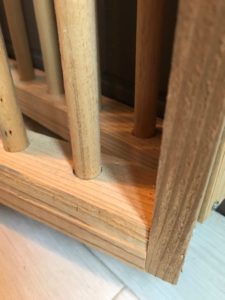

・また、オール板ではなく、採光の面からも「格子戸/格子扉」が必要と考えました。玄関での圧迫感は、避けたいのと、重くもなります。「格子戸」を作製する方法は、皆さん、非常に苦労されていますが、私は簡単に出来ました。つまり、「横板2枚のうち、1枚に格子棒(丸型)が入る穴をあけ、そこに差し込む」です。20本(10本×2扉)の格子棒の上下の接合40箇所に、何らかの細工は、大変ですが、「40個のドリル穴だけで解決」しました。

・すごく大事な事ですが、「格子棒は、丸棒」が良いです。角棒よりも、同体積で曲がりに強いです。完成後、曲がっていないのも、それが理由と考えます。「格子戸/格子扉」について、内部リンク(本記事)を紹介しておきます。

【DIY】「和」を感じる格子戸(格子扉)の作り方まとめ。間隔均等な内枠方式がベスト。設計ポイント(注意ポイント)を丁寧に記載。「和」を感じる「格子戸(格子扉)、猫ドア」の作り方で、設計ポイント(注意ポイント)を丁寧に記載しました。間隔均等な内枠方式がベストです。ストックヤードの目隠しにも活用しました。猫ドア/間仕切り/パーテーションにも、使えるモノです。...

・格子棒の直径15mmで10本です。格子の間は「猫が出られない40mm弱(38mm)」としました。扉の幅方向で考えると、「横板厚み15mm」+38mm+15mm+38mm+…+15mm+38mm+「横板厚み15mm」=15mm×2+38mm×11+15mm×10=59.8cmなので、格子間を端だけ37mmにして、59.6cmになるので、当初の予定通りです。

・つまり、横板を2枚としたのは、「強度アップ」と「格子棒の差し込み」のためです。うまく、出来たと考えます。蛇足ですが、格子を横にすると、猫が登れますので、必ず、「格子は縦」でお願いします。

・猫ドアの高さは、格子棒1820mmであれば、サンドイッチにする横板厚み15mm+15mmを加えて、1850mmとなります。

・なお、「猫ドア」を業者さんに作製してもらう方は、こちらからのご検討も可能です。

「格子戸/格子扉」組み立てでの道具

・また、組み立て(木ネジ)では、電動ドライバーが重宝します。うちでは、「電動ドライバー、充電式、約5000円」を使っています。電池が2個なので、交換できますし、LEDライト/ドリルセットも嬉しいです。


HUNDA 電動ドライバー ドリルドライバーセット 充電式 1台3役 コードレス 日曜大工 トルク25+1無段変速 正逆転可能 12.8V 37セットLED照明 日本語取扱説明書 収納バッグ

・止め具/蝶番を使う時に、木ネジが必要ですが、壁内(石膏ボード等)に「間柱」が存在しなければ、空打ちになります。中指で「トントン」と探す手もありますが、うちは、「下地センサー」を使っています。壁裏の状態をセンシングする優れものです。「下地センサー(石膏ボード、べニア)、約1400円」です。

シンワ測定(Shinwa Sokutei) 下地センサー Home 79151

・また、木材切断に「マキタ(Makita) 、ジグソー、コンセント式、約13000円」を使用しており、重宝しています。同一機能では、安いと考えます。充電式では、長時間の使用は無理なので、コンセント式がお勧めです。
マキタ(Makita) ジグソー オービタル付 JV0600K

まとめ

・作り方ポイントを以下にまとめます。要するに、ある程度の厚み(40mm)の大型猫ドアなので、金具の取り付け位置(土台も含む)も最初から考慮してから、猫ドアの幅を設計し、猫ドアの内部である格子を設計する、という事です。
・強度が弱かったり、閉まらなかったり、スムーズに動かないのは、避けたいので。
・特に「格子戸/格子扉」の部分が役に立つと考えます。間仕切り/パーテーションにも、使えるモノです。

猫ドアの折り方とキャスター<1つ目> ・折り方は、「二つ折り」で
・キャスター(360度の回転式)は2個と最小数で
猫ドアの折り方と金具<2つ目> ・猫ドアの折り方に合った金具(蝶番)の取り付け位置で
猫ドアと壁の接続<3つ目> ・壁が石膏ボードであっても、「金具の土台」で解決
「金具」の位置<4つ目> ・「玄関の上り口」との位置関係を確認して
猫ドア(格子戸/格子扉)の設計<5つ目> ・扉の幅は、玄関の幅よりも1cm弱と短く
・格子棒(丸棒)の組み立ては、ドリル穴で解決
・格子棒は、角棒よりも丸棒が曲がりに強い

・部材表です。ホームセンターで「幅40mm×厚み15mm×長さ約2.5m:300円×7枚=2100円」、「直径15mmの格子棒(丸棒)が360円×20本=7200円」なので、他も含めても、1万円でした。
(なお、ホームセンターで、格子棒を長さ2mの直径24~26mmの竹棒にすると、100円×20本=2000円なので、合計で約4000円となり半減以下なので、検討候補です。)

扉の枠 ・横枠(596mm-15mm-15mm×4枚×2):幅40mm×厚み15mm
・縦枠(1850mm×2本×2):幅40mm×厚み15mm
※横枠の幅40mm=扉の厚み40mm、となる
格子棒 ・長さ1820mm×直径15mm×10本×2、300円×10本×2=6000円
キャスター ・2個(360度の回転式、キャスター25mm径)、50円×2=100円
金具(蝶番) ・扉中央で4個、壁側で2個:計6個(長さ50mmで2穴タイプ)、300円×6=1800円
金具の土台 ・長さ180cm×幅6cm×厚み8mm:1枚
その他 ・板接合のための木ネジや、石膏ボード用アンカー、等

・また、例えば、ネット購入では「幅40mm×厚み15mm×長さ1m、1枚、約600円」ですが、ホームセンターで「幅40mm×厚み15mm×長さ約2.5m、300円」と安かったです。軽いので、「杉板」でお願いします。
[木材] [板] ホワイトアッシュ 木板無目枠15mmX40mmX1000mm

・例えば、「丸棒、直径15mm×長さ1820mm、約300円」ですが、購入時には、それぞれの丸棒に直線が出ている事を、十分にご確認ください。隙間が空きますので…
南洋材丸棒 【直径15mm×1820mm】 (DIY 木材 )

皆さんのご参考まで(^^) 何かあれば、お気軽にお問合せください。
